日本開發(fā)可室溫成形的高強(qiáng)度時(shí)效硬化型鎂合金AXMZ1000

日本物質(zhì)·材料研究機(jī)構(gòu)（NIMS）和長岡技術(shù)科學(xué)大學(xué)近日宣布，開發(fā)了可在溫室條件下成形加工的高強(qiáng)度時(shí)效硬化型鎂合金“AXMZ1000”。通過添加微量的Al、Ca、Mn、Zn，使材料具備能與中等強(qiáng)度鋁合金匹敵的室溫成形性能且比強(qiáng)度是后者的1.5-2倍。下一步這兩家合作方將致力于將開發(fā)的鎂合金大型化，并作為運(yùn)輸裝備等的輕型結(jié)構(gòu)材料實(shí)現(xiàn)實(shí)用化。

日本物質(zhì)·材料研究機(jī)構(gòu)于2010年開發(fā)了通過熱處理提高強(qiáng)度的、顯示出“時(shí)效硬化”性能的鎂-鋁-鈣合金。該機(jī)構(gòu)的研究小組又在該合金中添加Mn和Zn，開發(fā)了新合金。通過微量添加Zn和Mn，形成了成形性良好的細(xì)微結(jié)晶組織。

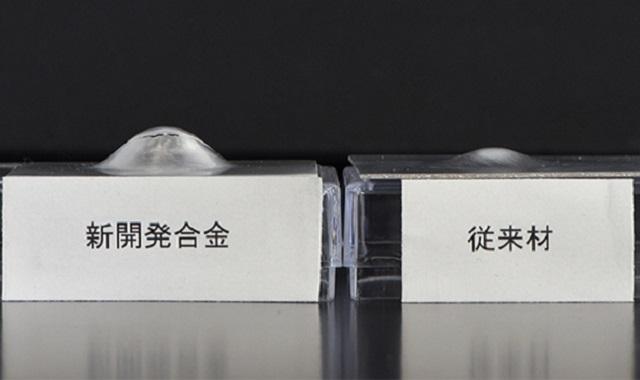

將開發(fā)的鎂合金在高溫下軋制加工成薄板材，測(cè)量按壓板材直至斷開時(shí)的凹坑高度，進(jìn)行深沖試驗(yàn)，對(duì)常溫下的成形加工性進(jìn)行了調(diào)查，顯示出高達(dá)7.7mm的數(shù)值。繼而在200℃條件下對(duì)該板材實(shí)施時(shí)效處理后，屈服強(qiáng)度Rp0.2從144MPa提高到204MPa。

開發(fā)的鎂合金使用的元素均為資源豐富且廉價(jià)的元素，且加工成板材所用的工藝也是和普通的鋁合金加工相同的簡單工藝，因此還可起到降低鎂合金加工成本的作用。
