海洋平臺用高錳高強韌中厚板研究開發(fā)取得重要進展

近期，由東北大學RAL國家重點實驗室杜林秀教授擔任負責人的國家863計劃重大課題“海洋平臺用高錳高強韌中厚板及鈦/鋼復(fù)合板研究及生產(chǎn)技術(shù)開發(fā)”取得重要進展。課題在高錳鋼中厚板冶煉連鑄、組織均勻性控制及熱加工工藝以及配套成形技術(shù)等方面取得重要突破，先后在南鋼和鞍鋼寬厚板生產(chǎn)線完成了屈服強度690MPa級30mm~100mm多種厚度規(guī)格高錳鋼中厚板的工業(yè)化試制，產(chǎn)品力學性能指標達到Q690F級，表面質(zhì)量和內(nèi)部質(zhì)量優(yōu)良。

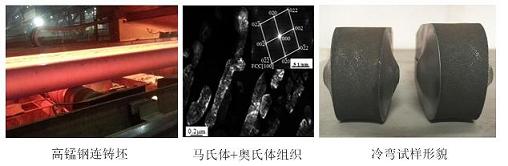

在高錳鋼冶煉-連鑄方面，解決了高錳高效合金化與防錳高真空氣化的技術(shù)難題，實現(xiàn)了鋼成分精確控制與鋼水高潔凈度生產(chǎn)；開發(fā)集成了低過熱度澆注、二冷超弱冷卻、鑄坯凝固末端電磁攪拌以及動態(tài)輕壓下等高錳海洋平臺用鋼連鑄技術(shù)，實現(xiàn)了高質(zhì)量連鑄坯的穩(wěn)定生產(chǎn)。在組織均勻性控制及熱加工工藝方面，創(chuàng)新地采用連鑄坯熱送、高溫終軋和直接淬火回火等技術(shù)，縮短了高強韌中厚板鋼材的工藝流程，大幅降低了生產(chǎn)成本。中厚板全厚度獲得了亞微米尺度的回火馬氏體+逆轉(zhuǎn)變奧氏體復(fù)合層狀組織，實現(xiàn)了高強度、高韌性和高延伸率的良好匹配，且屈強比可控，焊接性能和冷彎性能良好。

此外，課題組還與國家有關(guān)部門合作進行高錳海洋平臺用鋼相關(guān)標準和產(chǎn)品應(yīng)用指南的制定工作，目前相關(guān)工作正在穩(wěn)步推進。
