中科院金屬所科研人員發(fā)現(xiàn)馬氏體相變致非晶化機制

通過“晶態(tài)相?非晶相”轉(zhuǎn)變的固態(tài)非晶化是一種有別于熔體快淬獲得非晶相的物理機制。目前發(fā)現(xiàn)的固態(tài)非晶化方式包括多層膜成分擴散導致非晶化、機械合金化導致非晶化、壓力和嚴重塑性變形導致非晶化、離子輻照導致非晶化以及過飽和固溶體連續(xù)冷卻導致非晶化等。

近日，中國科學院金屬研究所沈陽材料科學國家（聯(lián)合）實驗室非平衡金屬材料研究部張海峰研究員團隊和西安交通大學、北京科技大學、德國Leibniz固體材料所以及奧地利科學院Erich Schmid材料所科研人員合作，發(fā)現(xiàn)了一種新的固態(tài)非晶化機制——馬氏體相變致非晶化機制。

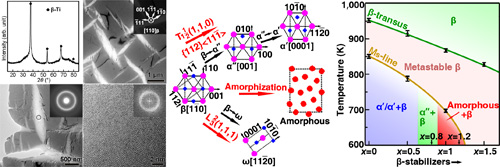

在研究直接凝固(Ti0.615Zr0.385)100-3.9x(Cu2.3Fe1.6)x (x=1)合金的相變過程中，研究人員發(fā)現(xiàn)亞穩(wěn)b相晶粒內(nèi)部分布著具有特定取向的柳葉狀或者板條狀非晶相（見圖），非晶相和b相基體無明顯成分差別，并且在界面處存在明顯的切變臺階以及嚴重的b相晶格畸變。這種非晶相的形態(tài)與已報道的固態(tài)非晶化明顯不同。提出了一種“馬氏體相變致非晶化”機制：亞穩(wěn)b型(Ti0.615Zr0.385)100-3.9x(Cu2.3Fe1.6)x (x=1)合金在冷卻過程中，高溫穩(wěn)定的體心立方結(jié)構(gòu)變得不再穩(wěn)定，出現(xiàn)兩種聲子軟化模式：T1 1/2 (1,1,0)和L 2/3 (1,1,1)。前者導致b相轉(zhuǎn)變?yōu)閍￠/a2馬氏體，后者導致晶面{222}b部分移位形成w相。而對于特定成分的b鈦合金，馬氏體相變過程中的局域晶格切變和畸變使得結(jié)構(gòu)無序的非晶相相對于晶態(tài)a￠/a2/w相更容易形成，導致馬氏體非晶化的出現(xiàn)（見圖）。這種非晶相可被稱為“非晶馬氏體”。這一發(fā)現(xiàn)豐富了固態(tài)非晶化機制和馬氏體相變理論。

該項研究得到了國家自然科學基金委項目等項目資助，該項工作于2月6日在Nature Communications上在線發(fā)表（Nature Communications, 9, 506 (2018)）。

https://www.nature.com/articles/s41467-018-02961-2?

作為值得信賴的合作伙伴和高品質(zhì)金屬合金的半成品供應商，通項公司擁有完善的服務體系和專業(yè)的團隊。在同客戶交易的過程中，我們力求根據(jù)不同的應用需求將我們的產(chǎn)品做到精益求精。針對當前和未來的市場需求，通項公司致力于為客戶提供最佳的金屬材料解決方案。

TXCO has been a reliable partner and supplier of sophisticated and high-quality semi-finished products maed of alloys. In dialogue with our customers, we optimise our products to meet the specific application requirements. TXCO develops the best alloy material solutions for current and future challenges.

獲取更多我們供應的產(chǎn)品和服務信息，請致電086-021-6786 0205或發(fā)電子郵件service@sinoav.com聯(lián)系我們，您也可以通過微信，微博，領(lǐng)英，臉書，推特和谷歌+與我們互動。

For more information on the products and services that we supply, call us at 086-021-6786 0205 or email us at service@sinoav.com. You can also get in touch on social media, we are constantly active on Weixin, Weibo, LinkedIn, Facebook, Twitter and Google+.
